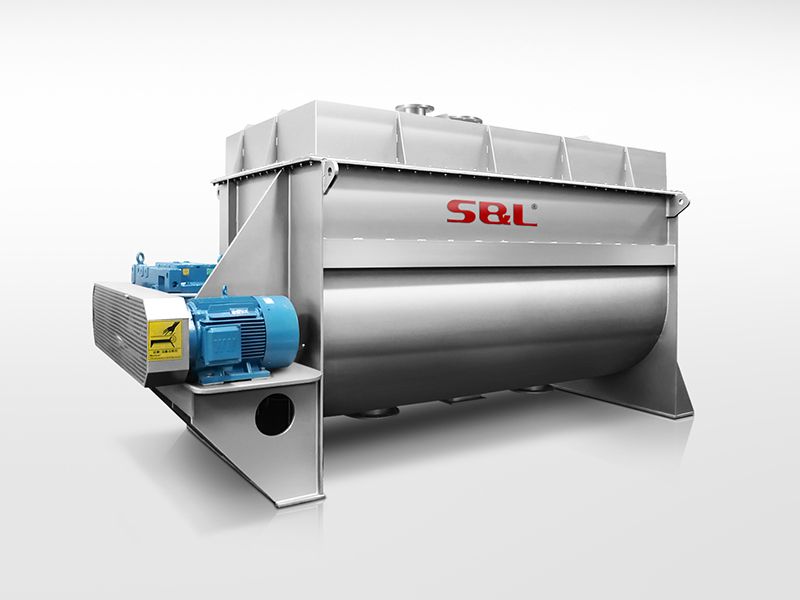

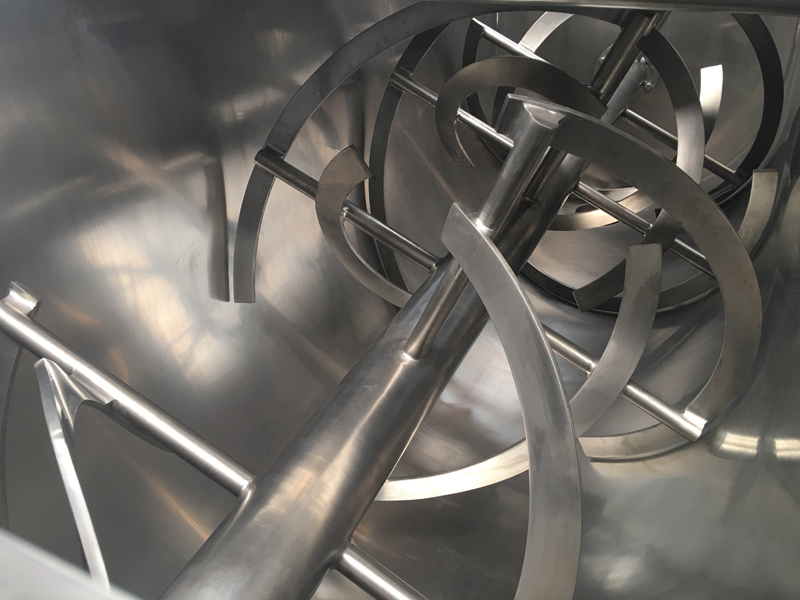

O misturador horizontal de fita S&L é ideal para misturar ingredientes delicadamente, consistindo num recipiente em forma de U, um agitador de fita e uma unidade de acionamento. As lâminas em forma de fita são geralmente feitas em camadas duplas. Durante a operação, a fita externa transporta o material em direção à descarga, enquanto a fita interna transporta o material para longe da descarga, formando uma mistura convectiva. O agitador é o componente mais importante do misturador e também é opcional em lâminas de pá, e hélices podem ser adicionadas para se adaptar a diferentes materiais.
A borda do recipiente pode ser feita com um design arqueado ou totalmente aberto. O design arqueado pode suportar pressão, enquanto o design totalmente aberto facilita a limpeza do interior do equipamento. As vantagens deste misturador industrial são a sua ampla aplicabilidade, alta uniformidade de mistura, tempo de mistura curto e alto coeficiente de carga.
- Indústria química: mistura de corantes
- Cosméticos: mistura de pós cosméticos
- Agricultura: mistura de granulados e pós para rações animais
O misturador de fita horizontal S&L é adequado para misturar e combinar pós e pós, partículas e pós, assim como pós e pequenas quantidades de aditivos líquidos.
Pressão/vácuo no interior do misturador, capa para resfriamento ou aquecimento
- Estão disponíveis designs de agitadores com fita e pá
- Mistura suave para materiais frágeis
- Fácil limpeza e manutenção
- Vedação para embalagens de produtos alimentares
- Modelo GMP com certificado FDA para as peças não metálicas do misturador
- Modelo com capa de secagem/resfriamento e vácuo é opcional
- Modelo resistente
- Processo de mistura em lote ou contínuo
| Volume bruto (L) | Volume efetivo (L) | Dimensões gerais(mm) | Velocidade do duto (rpm) | Peso aproximado (kg) | ||
| A (comprimento) | B (largura) | C (altura) | ||||
| 100 | 40-60 | 1300 | 550 | 1100 | 101 | 310 |
| 300 | 120-180 | 1900 | 700 | 1200 | 56 | 570 |
| 500 | 200-300 | 2200 | 850 | 1400 | 52 | 840 |
| 1000 | 400-600 | 3200 | 1070 | 1600 | 43 | 1760 |
| 1500 | 600-900 | 3400 | 1170 | 1700 | 38 | 1940 |
| 2000 | 800-1200 | 3750 | 1270 | 1900 | 35 | 2740 |
| 3000 | 1200-1800 | 4100 | 1460 | 2100 | 30 | 3340 |
| 4000 | 1600-2400 | 4400 | 1570 | 2250 | 27 | 4210 |
| 5000 | 2000-3000 | 4600 | 1720 | 2400 | 23 | 5080 |
| 6000 | 2400-3600 | 4900 | 1820 | 2425 | 24 | 6510 |
| 8000 | 3200-4800 | 5400 | 2020 | 2610 | 21 | 8360 |
| 10000 | 4000-6000 | 5800 | 2220 | 2852 | 19 | 11000 |
| 12000 | 4800-7200 | 6250 | 2320 | 3000 | 17 | 13100 |
| 15000 | 6000-9000 | 6600 | 2420 | 3150 | 17 | 14600 |
| 20000 | 8000-12000 | 7700 | 2750 | 3355 | 15 | 22000 |
| 25000 | 10000-15000 | 8200 | 2820 | 3500 | 13.4 | 24000 |
| 30000 | 12000-18000 | 8500 | 2970 | 3695 | 13.4 | 26250 |
-
-

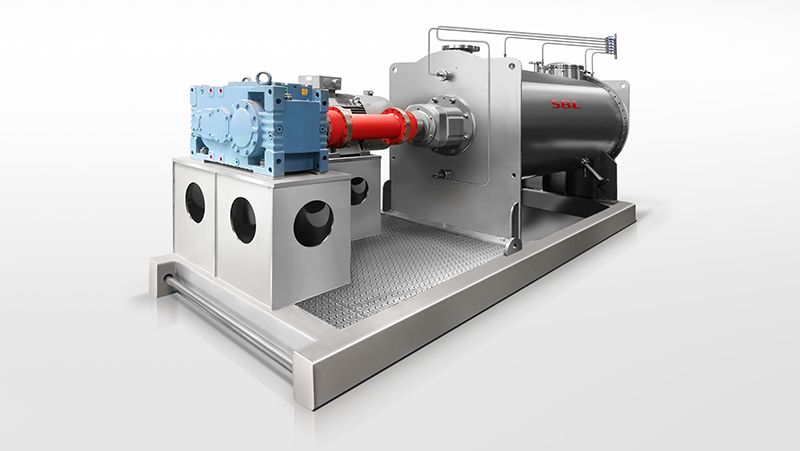

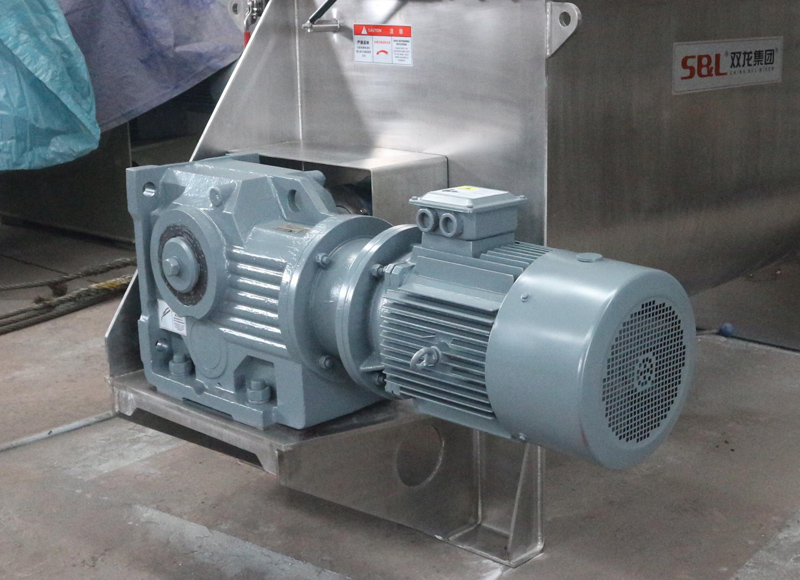

Unidade de acionamento
Os misturadores horizontais padrão são acionados por redutores de engrenagens através de conexão direta, o que apresenta as vantagens de alto torque, alta confiabilidade e baixo ruído. Para equipamentos de grande porte, é adotada uma combinação de redutores de engrenagens e transmissão por correia para proteger os componentes de transmissão em caso de situações inesperadas.
-
-
Eixo principal da fita destacável de forma flexível
O eixo principal de fita está ligado à flange do eixo de transmissão, permitindo uma desmontagem rápida quando é necessária manutenção ou substituição do duto. O design de desmontagem flexível permite que o recipiente em forma de U seja totalmente soldado às duas placas terminais, evitando lacunas de material que podem ocorrer com grandes ligações de flange no recipiente e reduzindo os resíduos.
-
-

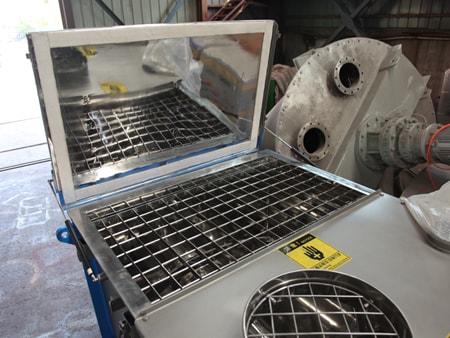

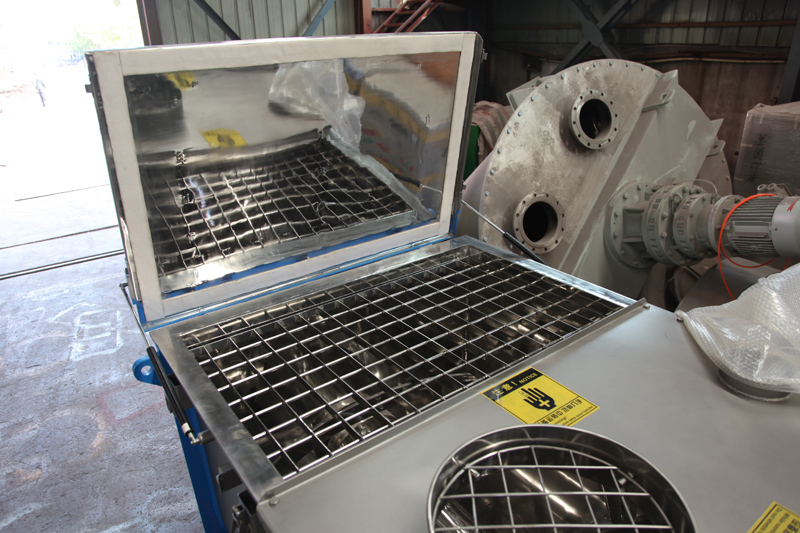

Borda
Quando comparado a outros tipos de misturadores, o misturador de fita horizontal oferece mais flexibilidade em termos de borda. Ele pode ser projetado como totalmente aberto, semiaberto ou totalmente vedado. O design totalmente aberto é adequado para situações que exigem altos padrões de limpeza e é suportado por molas a gás para uma operação conveniente e segura.
-
-
Válvula de descarga
Geralmente, é adotada uma válvula pneumática tipo flipper. A válvula de arco circular está firmemente encaixada no cilindro, nivelada com a parede interna do cilindro e livre de fenômenos de acúmulo de material e cantos mortos para mistura. A vedação confiável do tipo tira de borda garante que não haja vazamentos durante aberturas e fechamentos frequentes.
-
-

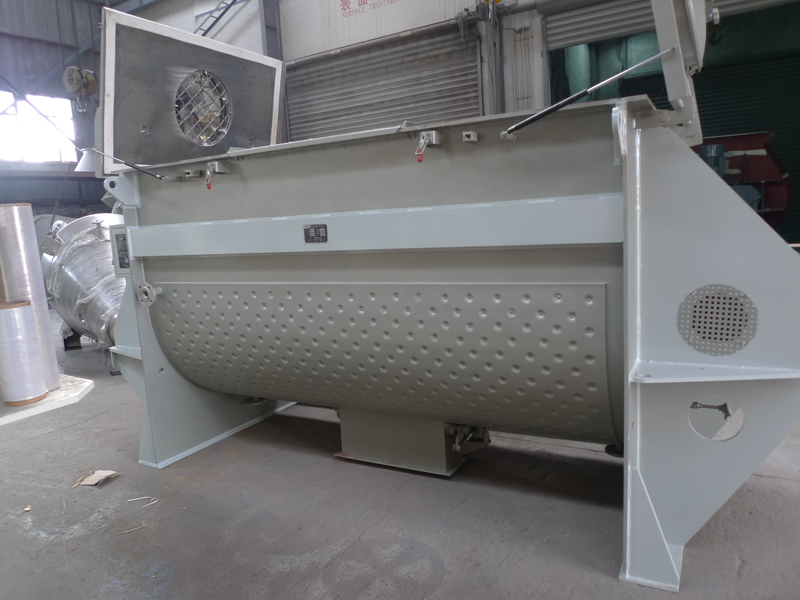

Capa de aquecimento/resfriamento
Vários tipos de capas podem ser adicionadas ao corpo externo do misturador, permitindo o resfriamento ou aquecimento do material através da injeção de meios frios ou quentes nas capas. O resfriamento é normalmente atingido através da injeção de água industrial nas capas, enquanto o aquecimento pode ser atingido através da introdução de vapor ou óleo térmico.
-
-

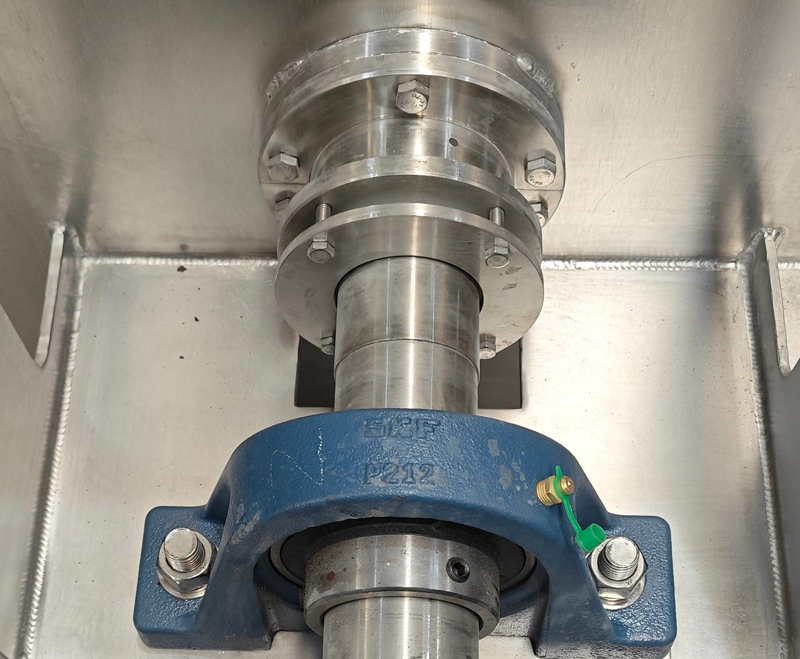

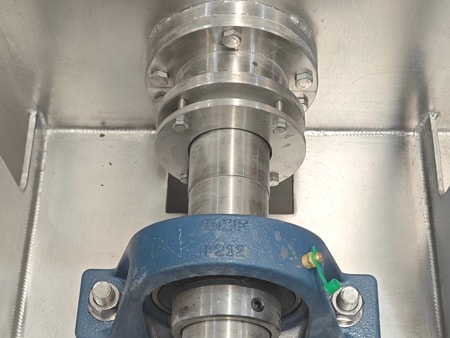

Vedação do duto principal
Ao misturar pós ultrafinos, o uso de um novo tipo de vedação equilibrada e vedação de embalagem aumenta a estanqueidade e impede o fluxo de gás e pó entre o interior e o exterior do recipiente de forma eficaz
Misturador de fita com Clean-in-Place (CIP)
Os misturadores de fita horizontais S&L são capazes de atingir um desempenho ideal para uma produção higiênica através da implementação de um sistema Clean-in-Place (CIP). Esta funcionalidade pode ser adicionada a todos os nossos modelos. O CIP é um processo de limpeza eficiente que requer algumas etapas de preparação manual, como a instalação de um dispositivo de lavagem. Uma vez instalado, o sistema realiza uma limpeza completa de forma totalmente automática através da tecnologia PLC. A secagem com ar é necessária após a limpeza com água. Sem contaminação cruzada entre lotes, pode ter a certeza da qualidade do produto final.
