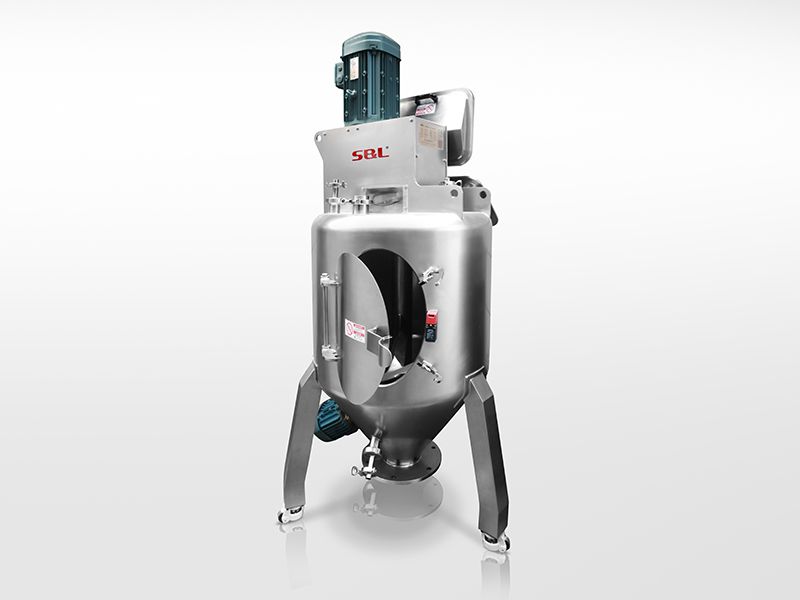

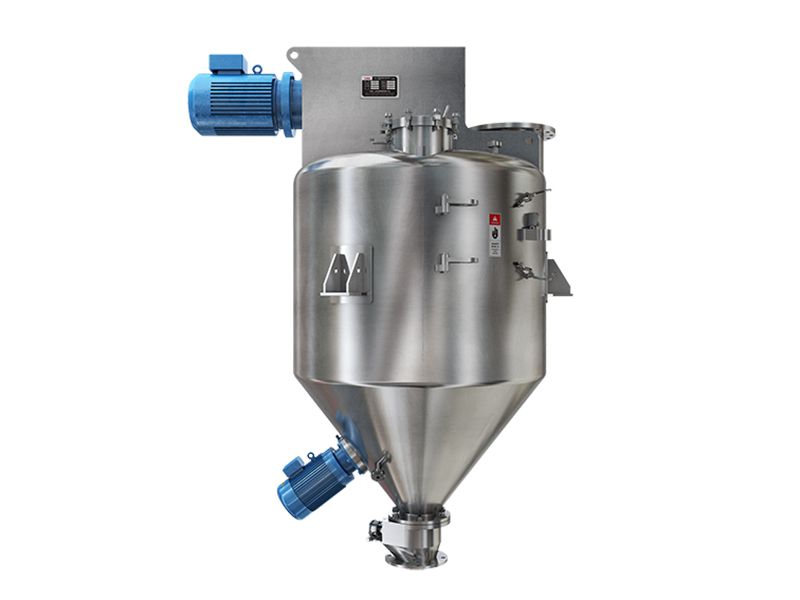

O misturador de fita vertical S&L, também conhecido como misturador vertical, misturador de lâmina de fita ou misturador de fita, é um equipamento de mistura industrial para misturar sólidos, pós e pastas. Este equipamento de mistura de alta precisão é especialmente adequado para misturar materiais com várias características, como densidade, tamanho, forma das partículas e proporções, além de oferecer um bom efeito de mistura mesmo para uma proporção tão alta quanto 1:100-10000.

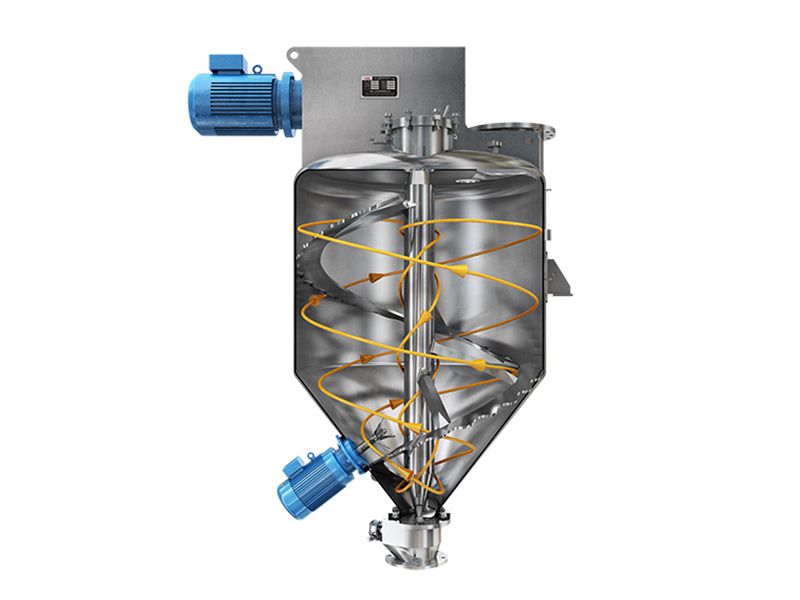

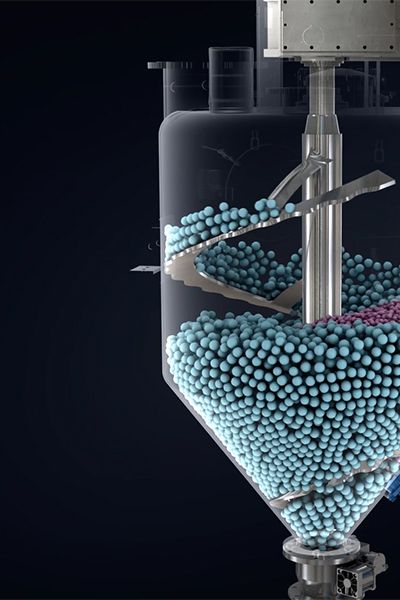

O misturador de fita vertical consiste em uma espiral de mistura vertical, iniciando um fluxo tridimensional para obter um movimento helicoidal ascendente na periferia e um fluxo descendente no centro.
O misturador de fita vertical S&L é adequado para misturar e combinar pós em um grande número de indústrias, como alimentos, produtos químicos, bioprodutos, cosméticos, baterias, etc.
O misturador de fita vertical S&L é ideal para misturar e combinar pós secos, sólidos, granulados, assim como líquidos e pastas (como tintas), etc.
Mistura por pressão/vácuo, aglomeração por reação
| Volume bruto (L) | Volume efetivo (L) | Dimensões gerais (mm) | Velocidade do duto (rpm) | Peso aproximado (kg) | ||
| A (comprimento) | B (largura) | C (altura) | ||||
| 100 | 40-60 | 600 | 950 | 1800 | 134 | 350 |
| 300 | 120-180 | 900 | 1200 | 2100 | 96 | 500 |
| 500 | 200-300 | 1000 | 1300 | 2400 | 80 | 650 |
| 1000 | 400-600 | 1300 | 1800 | 2500 | 61 | 1150 |
| 1500 | 600-900 | 1500 | 1900 | 2700 | 54 | 1450 |
| 2000 | 800-1200 | 1600 | 2300 | 2900 | 50 | 1850 |
| 3000 | 1200-1800 | 1800 | 2300 | 3200 | 43 | 2150 |
| 4000 | 1600-2400 | 2100 | 2500 | 3500 | 38 | 2600 |
| 5000 | 2000-3000 | 2300 | 2400 | 4500 | 35 | 3500 |
| 6000 | 2400-3600 | 2400 | 2400 | 4900 | 33 | 3850 |
| 8000 | 3200-4800 | 2600 | 2600 | 4900 | 30 | 4500 |
| 10000 | 4000-6000 | 2700 | 2700 | 5300 | 28 | 5400 |
-
-

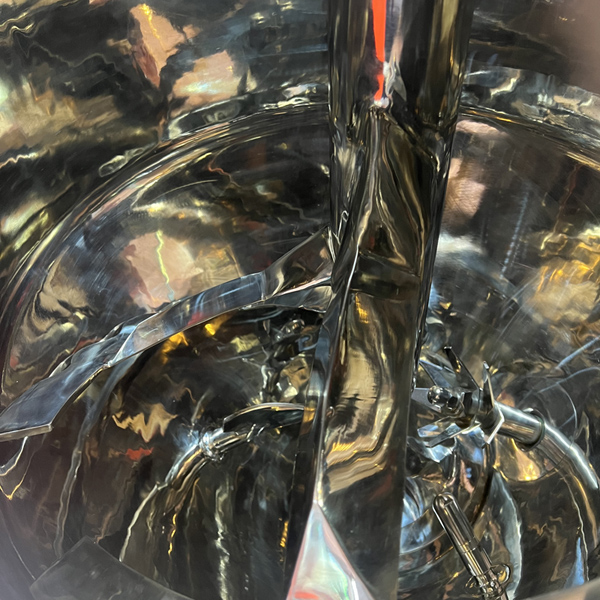

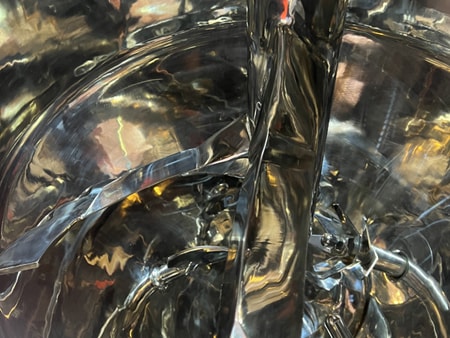

Sistema de mistura e porta de limpeza
O principal componente de mistura é uma fita vertical. A grande porta com abertura lateral permite uma limpeza fácil e eficiente.
-
-

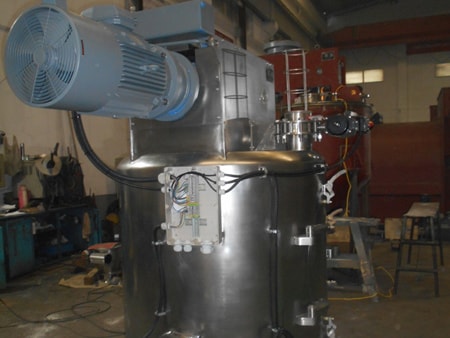

Unidade de acionamento
A unidade de acionamento e a porta de alimentação estão dispostas na parte superior, normalmente acionadas por um motor conectado diretamente a um redutor de velocidades.
-
-

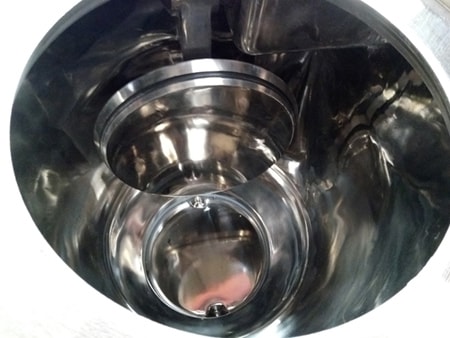

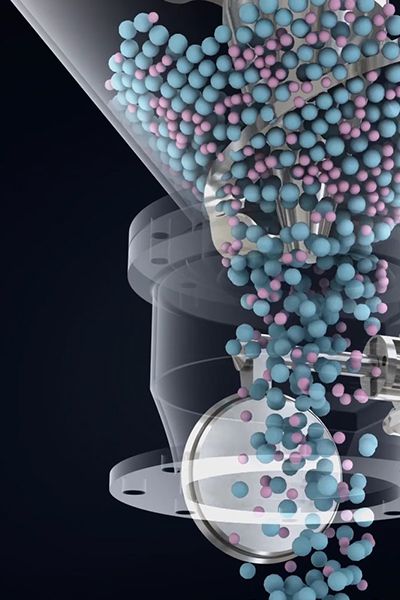

Descarga pneumática
A saída de descarga pneumática disposta na parte inferior do recipiente garante uma descarga limpa e eficiente do material, com o mínimo de resíduos.
-
-

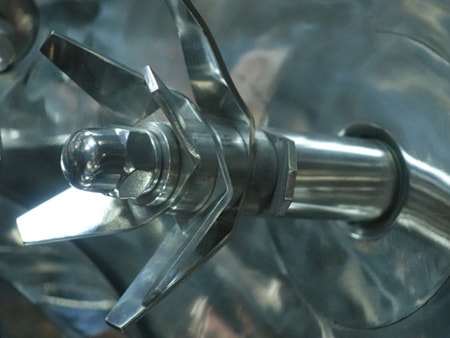

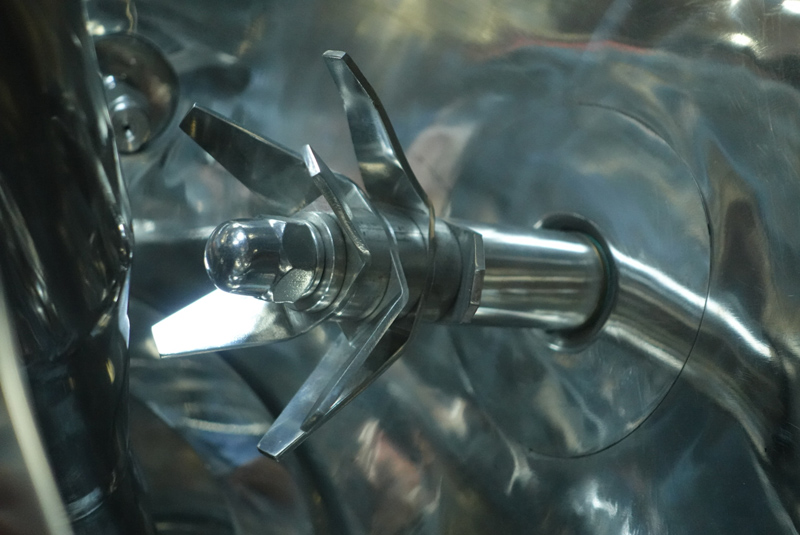

Misturador auxiliar
A hélice instalada na lateral do recipiente está diretamente conectada ao motor, servindo para auxiliar na mistura e dispersão de materiais aglomerados.
-
-

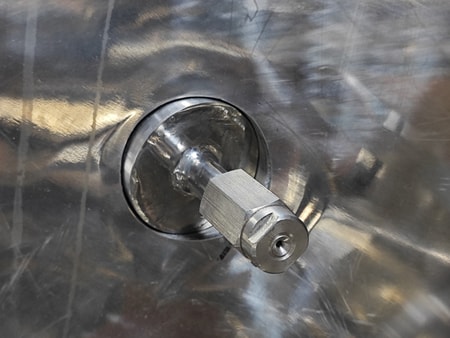

Bocal pulverizador
O tubo de pulverização, que é inserido no eixo principal do redutor, se estende até o centro do eixo misturador. O diagrama mostra uma junta rotativa na porta de entrada.
-
-

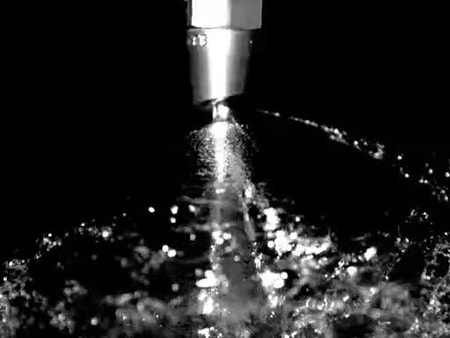

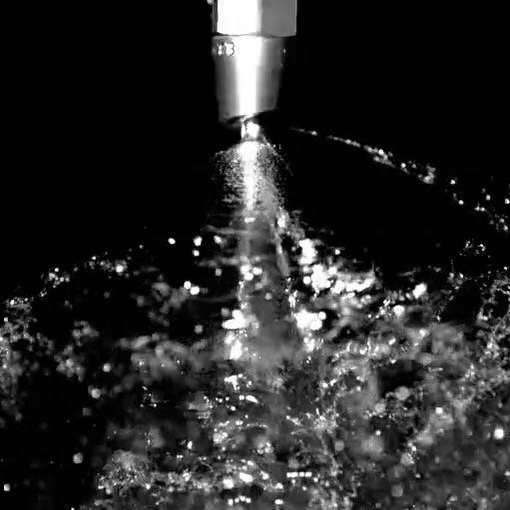

Efeito de pulverização
O tubo de pulverização conectado ao eixo principal oco gira com ele, resultando em um melhor efeito de pulverização do bico atomizador.
Misturador de fita vertical com Clean-in-Place (CIP)
Os misturadores verticais da S&L são capazes de atingir um desempenho ideal para uma produção higiênica através da implementação de um sistema Clean-in-Place (CIP). Esta funcionalidade pode ser adicionada a todos os nossos modelos. O CIP é um processo de limpeza eficiente que requer algumas etapas de preparação manual, tais como a instalação de um dispositivo de lavagem. Uma vez instalado, o sistema realiza uma limpeza completa em modo totalmente automático através da tecnologia PLC. A secagem com ar é necessária após a limpeza úmida. Sem contaminação cruzada entre os lotes, você pode ter certeza da qualidade dos seus produtos finais.
- Dois bicos pulverizadores giratórios de 360 graus estão dispostos simetricamente na parte superior do recipiente, formando uma cortina de água giratória esférica de 3 metros de diâmetro sob uma pressão de água de 5 bar. Os bicos pulverizadores duplos podem fornecer cobertura total da superfície interna do recipiente.
- Os bicos pulverizadores rotativos giram a uma velocidade fixa, garantindo a cobertura total da superfície interna do tanque usando diferentes formatos.
- Os bicos pulverizadores são acionados hidraulicamente e não requerem alimentação externa. Estão equipados com rolamentos cerâmicos.
- Os bicos pulverizadores são projetados para serem montados externamente através do recipiente, facilitando a substituição e a manutenção.
Misturador de fita vertical com capa
A capa convencional é uma escolha popular para misturadores secadores. Ela consiste em uma segunda camada colocada sobre uma parte do recipiente, com um meio de resfriamento ou aquecimento fluindo através do espaço anular, incluindo defletores internos. À medida que o processamento de materiais avança, o misturador é cada vez mais utilizado para misturas multifuncionais. O misturador secador pode lidar com materiais com um teor máximo de água de 70% e secá-los usando uma combinação de capa de aquecimento e vácuo. Em alguns casos, o efeito de secagem pode reduzir o teor de água para até 0,05%. O design básico do secador é um cilindro horizontal estacionário, carregado pela parte superior e descarregado pela parte inferior. As ferramentas de mistura padrão têm formato de arado e se irradiam a partir de um eixo horizontal apoiado por rolamentos externos. Outros designs de ferramentas de mistura também são opcionais.
Este secador funciona com base no princípio bem estabelecido da mistura em "leito fluidizado ". Ele mantém os materiais em reação em um estado suspenso fluidizado mecanicamente, permitindo o contato íntimo entre os materiais em reação (gás-sólido ou líquido-sólido) e as superfícies de transferência de calor. Uma capa de aquecimento e um design a vácuo são essenciais para este processo. Durante o processo de mistura e secagem, o material é seco pela transferência de calor da capa de aquecimento para o recipiente. Posteriormente, a pressão do vapor se acumula dentro do recipiente, que é então removida por uma bomba de vácuo. Diferentes tipos de misturadores e agitadores de mistura podem ser usados, dependendo da aplicação específica. Projetamos nossos misturadores secadores em conformidade com os códigos de recipientes sob pressão para garantir a segurança e a qualidade.
Os sistemas de mistura de pós da S&L para pós, pastas, lamas e líquidos são utilizados principalmente nas seguintes indústrias:
- Sistemas de mistura para a indústria química
- Sistemas de mistura para a indústria farmacêutica
- Processo de mistura para a indústria de baterias
- O misturador de fita vertical S&L está equipado com uma porta de acesso, tornando-o altamente conveniente para resolução de problemas e manutenção.
- Este misturador está equipado com um sistema CIP, permitindo uma fácil limpeza interna ao misturar diferentes materiais.
- O equipamento de mistura vertical pode ser modificado de acordo com diferentes processos para atender às suas necessidades específicas de mistura e combinação.
- O agitador vertical com fita é utilizado para uma mistura e combinação eficientes, proporcionando facilidade na limpeza.
